Устройство обогрева в виде теплого пола под разными декоративными покрытиями имеет свою специфику. В первую очередь это связано с температурными ограничениями. Каждый тип покрытия пола рассчитан на эксплуатацию при заданных максимальных и минимальных температурах. Если, например, для плитки такие ограничения не влияют на выбор системы, то теплый пол электрический под линолеум при своем устройстве требует тщательного выбора материала и расчета.
С чем это связано, и как устраивать теплый пол своими руками правильно, чтобы он прослужил продолжительное время? Разберем эти вопросы подробнее, начиная от особенностей выбора системы и заканчивая правилами монтажа.
Маркировка линолеума для теплого пола.
Теплый пол и линолеум
В настоящее время выпускается большое количество видов линолеума из разных материалов. Для того чтобы подобрать подходящий тип для устройства теплого пола рассмотрим самые популярные разновидности такого материала. Для начала разберемся с классификацией.
Виды линолеума и выбор материала
Линолеум классифицируется по нескольким критериям. В первую очередь это используемый материал. По этой характеристике покрытия разделяются на такие типы:
- Натуральные, которые производятся из природных материалов. Чаще всего это льняное масло, древесная мука, порошок известняка, сосновая смола, крошка коры пробкового дерева и натуральные красители. Смесь этих материалов наносится на натуральную тканевую подложку.
- Алкидные (глифталевые). Такой линолеум как же производится на тканой основе. Обладает хорошими звукоизоляционными характеристиками. С течением времени возможно изменение размеров полос линолеума (усыхание).
- Нитроцеллюлозные – тонкий однослойной материал который обладает хорошей влагостойкостью и эластичностью, но подвержен возгоранию.
- Поливинилхлоридные – популярный материал, который изготовляется с применением разной основы. Он может быть как однослойным, так и многослойным на тканевой вспененной, нетканой основе или вовсе без основания. Основной недостаток – усадка при повышенной температуре.
- Резиновые (релиновые). Это материал, состоящий из резины и битума. В жилом строительстве практически не используется.
Кроме материала, линолеумы разделяют на основные и безосновные, а также по количеству слоев на гомогенные (однослойные) и гетерогенные (многослойные). Отдельно нужно упомянуть утепленный линолеум, нижним слоем которого является теплоизолирующий материал, например, войлок.
Классификация линолеума мы рассмотрели для того, чтобы определить какой из них годится для теплого пола, а какой нет. В первую очередь на упаковке с линолеум нужно искать специальную маркировку, которая обозначает, что он предназначен для использования с теплым полом. Это означает, что материал рассчитан на работу при повышенной температуре, и производители дают гарантию на его сохранность и безопасность. Если такой маркировки нет, то лучше воздержаться от использования такого материала.
В общем, в большинстве случаев оптимальным выбором будет натуральный или ПВХ линолеум. Лучше использовать многослойные изделия на тканой основе.

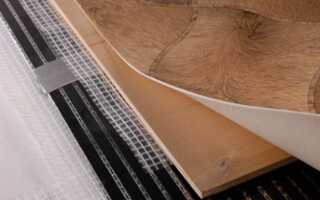

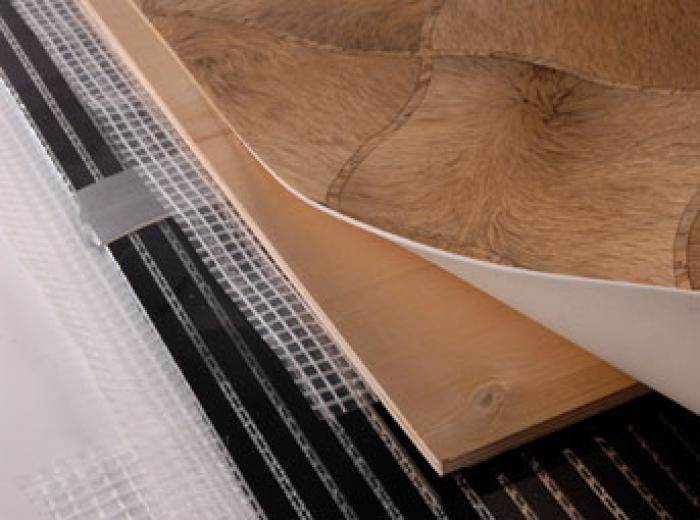

Схема инфракрасного теплого пола под линолеумом.
Выбор теплого пола и требования к нему
Выбор типа теплого пола под линолеум также связан с температурой. В принципе, не имеет значения, какой вид применяется – инфракрасная пленка, стержни, кабель или мат, основное требование – удельная мощность системы не должна превышать определенного значения. В среднем, нужно придерживаться таких параметров:
- при укладке линолеума непосредственно на инфракрасную пленку удельная мощность системы не должна превышать 80 Вт/м² (в общем, все производители не допускают устройство линолеума непосредственно на пленку без использования твердого покрытия типа ДВП, но в некоторых местах застройщики на свой страх и риск применяют такую систему, несмотря на опасность порчи пленки и перегрева);
- при использовании фанеры или ДСП в качестве защитного слоя – 150 Вт/м².
- для теплого пола в массиве стяжки – 150 Вт/м².
Что выбирать – пленку, кабель или мат, не имеет большого значения. Главное – придерживаться мощности и требований к монтажу и эксплуатации. В большинстве случаев использование инфракрасной пленки дешевле и не требует сложного монтажа.
Кабельный теплый пол
Монтаж кабельного теплого пола под линолеумом ничем не отличается от его устройства под плиткой, паркетом или другим покрытием. Во всех случаях кабель заливается в массив стяжки, а декоративное покрытие устраивается на поверхности бетона после его высыхания.
Монтаж кабельного теплого пола под линолеум
Сам процесс состоит из каких этапов:
- Выбор кабеля и его мощности с таким расчетом чтобы она не превышала 150 Вт/м².
- Подготовка чернового покрытия пола. Его необходимо очистить от мусора и пыли, обработать грунтовкой, заделать все трещины и непрочные места.
- Следующий этап – утепление. На пол укладывают пенополистирольные плиты нужной толщины (50-100 мм) или рулонный теплоизолирующий материал на основе вспененного полиэтилена с отражающим слоем или без него. Если отражающий слой не защищен полимерным покрытием, сверху необходимо расстелить полиэтиленовую пленку. Это нужно для того, чтобы цементный раствор не разъедал алюминиевое покрытие.

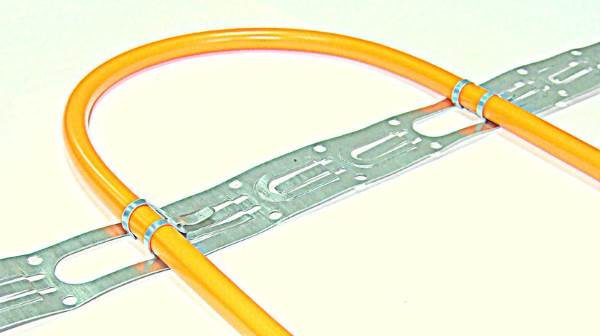

- Следующий слой – крепеж для кабеля. Применяют специальные металлические или пластиковые рейки, которые крепятся с определенным шагом. Также используют стальные сетки.
- С заранее рассчитанным шагом, чтобы обеспечить необходимую мощность, кабель крепится в специальных пазах.
- Между двумя витками кабеля необходимо установить термодатчик, кабель от которого прячется в гофрированную трубу и подключается к терморегулятору, установленному на стене.
Вся система подключается к электросети и кратковременно тестируется, чтобы проверить возможность обрыва и неисправности. После чего устраивается слой стяжки из цемента и песка, или из готовой смеси толщиной не менее 90 мм. Если сделать меньшую толщину, то возможен сильный локальный нагрев линолеума над кабелем, как следствие — порча линолеума.
После полного высыхания стяжки на нее укладывается линолеум. Перед этим теплый пол необходимо отключить.
Инфракрасный теплый пол
Инфракрасная пленка – наиболее оптимальный вариант для применения под линолеумом. Это связано с тем, что для нее нет необходимости устраивать стяжку, что упрощает монтаж и удешевляет систему.
Монтаж инфракрасной пленки под линолеум
Рассмотрим вариант монтажа инфракрасной пленки под линолеум. Начальный этап такой же, как и для кабеля – необходимо подобрать саму инфракрасную пленку. Подойдет любой вид, если его характеристики по мощности будут соответствовать требованиям.
Дальнейшая работа состоит из таких этапов:
- Перед устройством теплого пола необходимо подготовить основание. Бетонная поверхность перекрытия очищается от мусора, а непрочные места удаляются и заменяются цементной смесью или плиточным клеем.
- На чистую и ровную поверхность укладывается рулонная теплоизоляция до 5 мм. Это материал из вспененного полиэтилена с защитным и отражающим слоем из алюминия. Между собой листы термоизолятора соединяются клейкой лентой, а к полу крепятся двухсторонним скотчем.
- В удобном и доступном месте на стене настраивается место под терморегулятор. К нему подводится питающий кабель и отходят провода для термодатчика и для самого теплого пола.
- В заранее определенном месте устраивается термодатчик. Его необходимо утопить в утеплитель, чтобы он не выступал. Также прячут отходящий от него кабель.

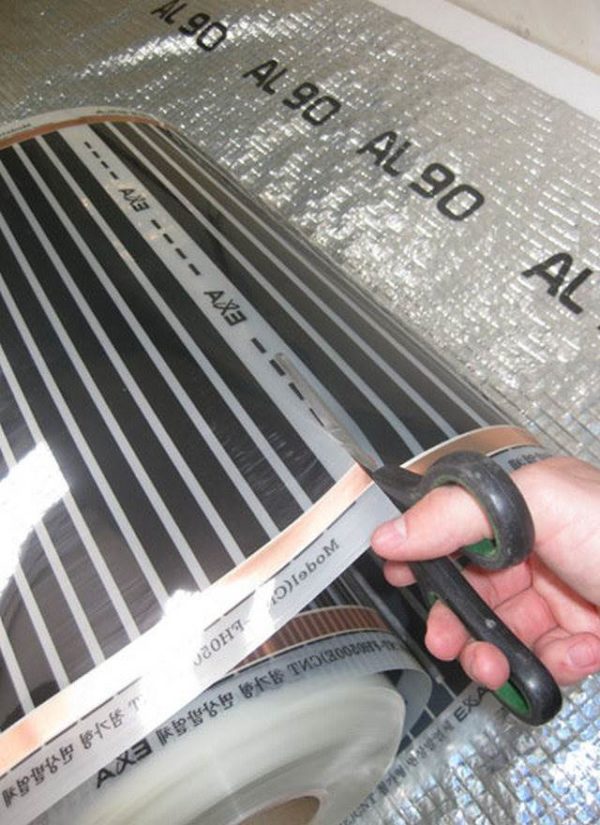

- По заранее нарисованной схеме разрезают пленку на нужные куски. Под тяжелой мебелью и оборудованием теплый пол не устраивается, так как может произойти его перегрев.
Резка пленки.

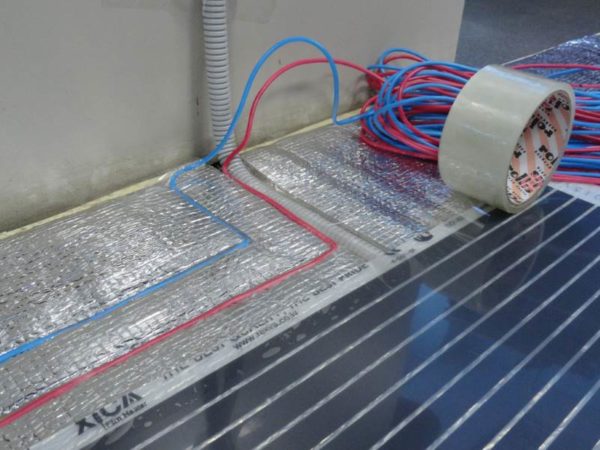

- Куски пленки расстилаются на теплоизоляторе и соединяются между собой отрезками провода. Для соединения применяются также специальные посеребренные контакты которые вставляются в токопроводящую шину с достижением максимального соприкосновения.
Соединение секций.
- Для крепления используется специальный инструмент, с помощью которого контакт прижимают к шине (иногда используют пассатижы, но это не правильно).

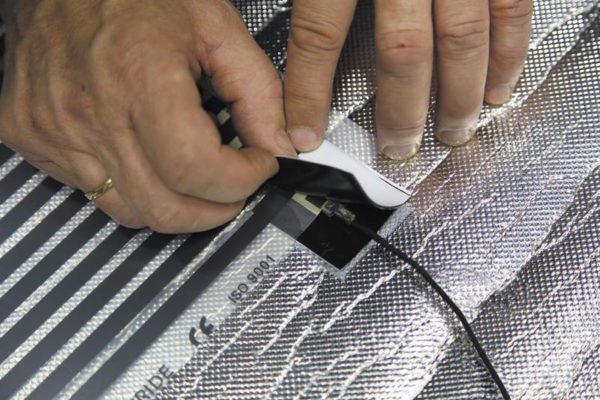

- Все места таких контактов с двух сторон должны быть закрыты специальной битумной изоляцией, которая идет в комплекте к пленке. В местах использования этой изоляции также вырезается подложка, для того чтобы верхняя поверхность всей системы была на одном уровне и не выступала.
Изоляция выводов.
- После того как все электрические соединения подключены, необходимо проверить всю систему на работоспособность.
- Сверху теплый пол накрывается защитной полиэтиленовой пленкой.
- Далее укладываются листы из фанеры или ДВП толщиной 6–8 мм. Их необходимо крепить к бетонному полу с использованием дюбелей и саморезов. Важно сверлить только в тех местах, где нет нагревательных полос (между листами пленки).
- Далее еще раз проверяется вся система на работоспособность, и перед укладкой линолеума (за сутки) выключается.
- Линолеум расстилается на поверхность и выдерживается около суток для выравнивания.
Система готова к эксплуатации.
