Устройство полов по грунту: как правильно сделать

Устройство полов по грунту
Для низких ростверков и ленточных фундаментов устройство бетонного пола по грунту позволяет сэкономить бюджет строительства и избавиться от подполья, выделений вредного радона. Пол по грунту является черновой стяжкой, не может служить финишным слоем, требует декорирования напольными покрытиями. Зато в пирог этой конструкции заложен утеплитель и гидроизоляция, снижаются эксплуатационные расходы на обогрев, и повышается эксплуатационный ресурс здания.

Пирог пола по грунту

Самым дешевым вариантом нижнего уровня после земляного пола, который в настоящее время нигде не используется, является пол по грунту. В строительных нормах СП 31-105 указано устройство полов по грунту с тремя минимальными слоями:

  • щебеночная подсыпка толщиной 10 см минимум;
  • пленка полиэтиленовая 0,15 мм;
  • плита бетонная толщиной 10 см минимум.

Для обеспечения подвижности конструкции примыкание к стене организовывается через демпферный слой, решающий несколько задач:

  • гашение вибраций и структурных шумов;
  • отсутствие жесткой связи с элементами фундамента или цоколя во избежание разрушения;
  • обеспечение воздушного зазора для компенсации линейных расширений материала.
Демпферная лента

Демпферная лента.

Во время возможных просадок и вспучивания грунтов основания плита пола по грунту свободно перемещается в вертикальном уровне, не разрушая цоколь, ростверк или МЗЛФ.

Необходимость остальных слоев пирога пола по грунту обусловлена улучшением эксплуатационных характеристик конструкции:

  • подбетонка – стяжка из тощего (В7,5) бетона для обеспечения ровной поверхности при укладке рулонной гидроизоляции и герметизации стыков, защита материала от множественных проколов острыми краями щебня;
  • теплоизоляция – ковер из экструдированного высокоплотного пенополистирола позволяет сохранить под зданием тепло недр, за счет этого полностью избавиться от морозного вспучивания, повысить эксплуатационный ресурс фундамента и снизить потери тепла в полах;
  • арматурный пояс – воспринимает растягивающие нагрузки в нижнем уровне стяжки;
  • контуры теплого пола – повышают комфортность проживания, снижают расходы на обогрев.
Пирог пола по грунту

Пирог пола по грунту.

Назначение пола по грунту

Бетонная стяжка необходима для обеспечения жесткого основания при монтаже напольных покрытий. Несущей конструкцией эта плита не является, запрещено опирание печей, лестниц и перегородок на пол по грунту. Однако изготовление фундамента под внутренними не несущими стенами обходится дорого, поэтому применяют следующую технологию:

  • под перегородкой по всей длине изготавливается ребро жесткости;
  • в верхнем слое утеплителя создается разрыв, в который укладывается арматурный каркас, связанный с сеткой пола по грунту.
Ребро жесткости под перегородкой

Ребро жесткости пола по грунту под перегородкой.

В банях и душевых стяжка позволяет создать уклоны для самотечного удаления стоков. Другими способами это сделать сложнее и дороже.

Технология изготовления

Перед тем, как залить пол по грунту, необходимо подготовить основание и уложить все слои конструкции. Желательно укладывать смесь за один прием, использовать маяки и мелкую фракцию наполнителя бетона.

Подстилающий слой

Прежде, чем залить пол в помещениях жилища, следует учесть нюансы грунтов основания:

  • несмотря на то, что полы по грунту создаются из бетона класса В12 и выше, они легко разрушаются при усадке почвы под ними, поэтому плодородный слой следует удалить полностью;
  • подстилающий слой из нерудного материала необходимо уплотнять слоями по 15 см максимум виброплитой или ручной трамбовкой;
  • песок обладает капиллярным всасыванием почвенных вод, применяется только при низком УГВ от 1,5 м;
  • щебень можно использовать на влажной почве, так как в этом материале капиллярный подъем невозможен.

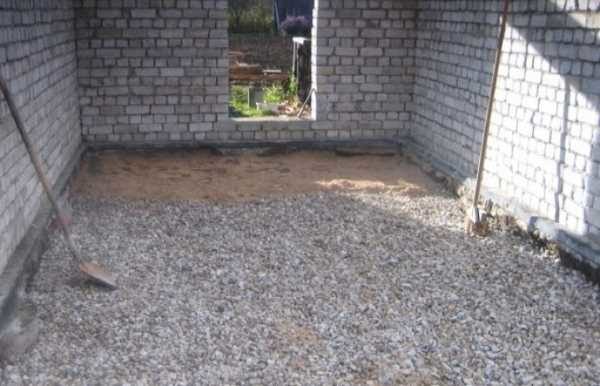

Подстилающий слой из щебня

Для сокращения бюджета строительства и повышения качества проживания важно на начальном этапе спланировать уровень пола по грунту во всех комнатах здания с учетом требований:

  • ступенька возле входной двери крайне неудобна в эксплуатации, напольное покрытие должно располагаться на одном уровне с порогом;
  • запрещено опирать стяжку на выступающие относительно внутренних стен элементы цоколя или фундамента;
  • при уплотнении песка запрещено проливать его водой, следует смачивать слой из лейки.

Подбетонка и гидроизоляция

Основным требованием к гидроизоляционному слою является его непрерывность. Поэтому возникают проблемы:

  • рулонные битумные материалы (Бикрост, Технониколь) и полимерные пленки сложно уложить по грунту как следует, так как при хождении по ним в дальнейшем стыки расходятся;
  • тяжелые мембраны EPDM имеют крупный формат, укладываются без стыков, но стоят очень дорого.

Поэтому вначале заливается подбетонка толщиной 5 – 10 см, обеспечивающая жесткое ровное основание для наклеивания полиэтиленовой пленки или наплавления битумного материала.

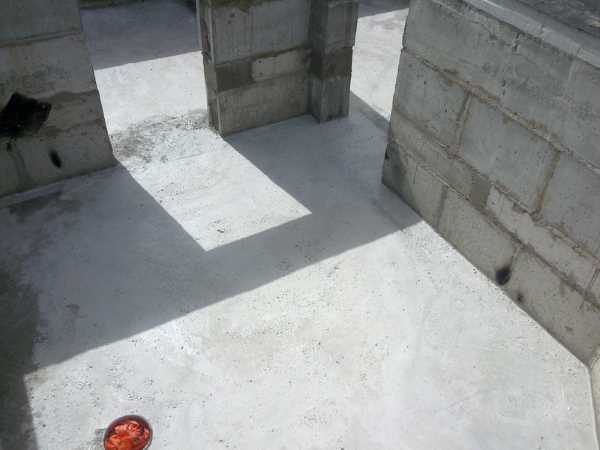

Подбетонка пола по грунту

Недостаточно знать, как правильно сделать пол по грунту, важно разместить слои пирога конструкции относительно друг друга в нужном порядке:


  • многие индивидуальные застройщики укладывают на подбетонку или на подстилающий слой утеплитель и укрывают его гидроизоляцией сверху;
  • или дублируют пленку под утеплителем и поверх него, повышая расход бюджета строительства.

Оба варианта никаких преимуществ не обеспечивают, так как мембрана, пленка или рулонный материал должны предотвратить намокание экструдированного пенополистирола и верхней стяжки почвенной влагой, которая может быть и в парообразном состоянии.

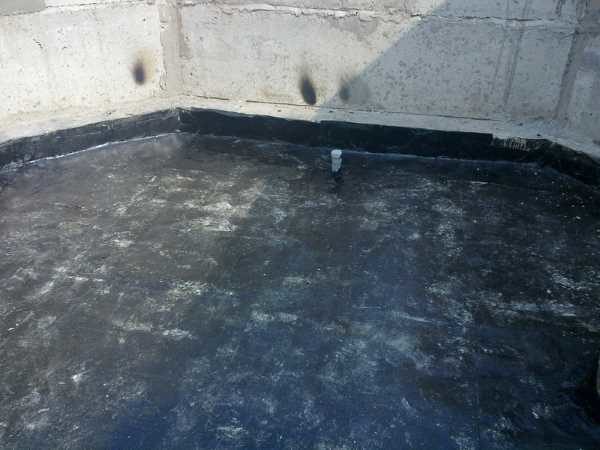

Гидроизоляция пола по грунту

В нормальных условиях (постоянное отопление) температура под бетонной плитой и утеплителем всегда ниже, чем в помещении. Поэтому проникновение избыточно влажного воздуха из помещения внутрь пола по грунту невозможно согласно законам физики. Пароизоляция внутри этой конструкции не нужна и даже вредна.

Подробнее: Гидроизоляция пола по грунту.

Утеплитель и демпферный слой

Пол по грунту выполняет функции перекрытия, но не имеет жесткого защемления по периметру. Поэтому изоляционные свойства этой технологии по умолчанию выше, чем в перекрытиях по лагам и у плит ПБ, ПК:

  • нижний слой утеплителя снижает или полностью ликвидирует теплопотери в узлах примыкания с цоколем;
  • плавающая стяжка отсекается от стен демпферным слоем, структурные шумы и вибрации не передаются в помещение;
  • качество бетонной поверхности выше, чем у плит, не нужна заделка швов и выравнивающая стяжка;
  • отсутствует подполье, соответственно и вредные накопления газа радона из земли;

Толщина теплоизоляционного материала зависит от региона эксплуатации, составляет 5 – 15 см. плиты пенополистирола укладываются вразбежку, стыки заполняются монтажной пеной.

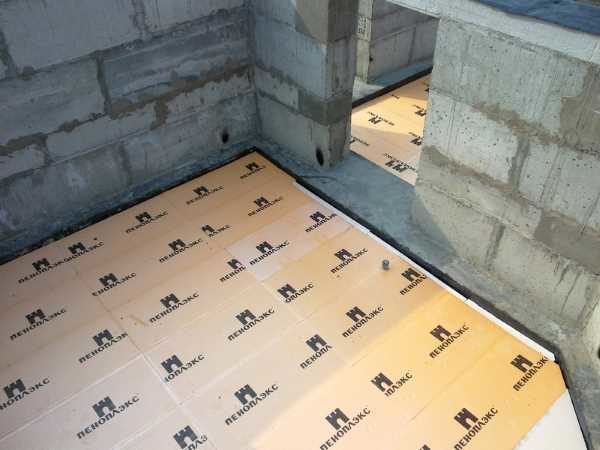

Утепление пола по грунту

Коммуникации и армирование

Построенный по указанной технологии пол по грунту является плавающей плитой. Поэтому перед укладкой смеси необходимо завести в помещения стояки инженерных систем – отопление, ХВС/ГВС, канализацию. Электрика и газовая линия разводятся на этапе отделки, заземление – в зависимости от конкретного проекта здания.

Чтобы сделанный собственными силами теплый пол имел запас надежности при возможных перепланировках, конструкция часто армируется в нижней трети. Для этого оптимально подходят сетки проволочные Вр, соответствующие ГОСТ 6727, выпускающиеся в рулонах и картах.

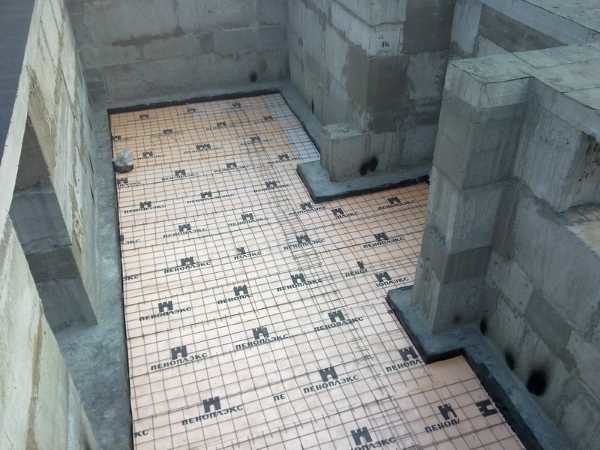

Армирование проволочной сеткой

Армирование производится в один слой, нахлест составляет минимум одну ячейку, сетки укладываются для обеспечения нижнего защитного слоя на бетонные или пластиковые прокладки.

Подробнее: Как армировать пол по грунту.

Укладка смеси и уход за бетоном

Оптимальным вариантом является бетонирование стяжки в один прием смесью, которая делается на заводе, и доставляется в пятно застройки миксером. Основная сложность при укладке бетона заключается в невозможности хождения по проволочной сетке. Поэтому применяются варианты заливки:

  • трапы – в ячейки сетки устанавливаются подходящие по формату прокладки (куски кирпича, куски бруса), на которые опираются доски, по мере продвижения они переставляются на новое место;
  • «дорожки» – поскольку заливку начинают от дальних к дверному проему углов, бетон насыпают по ходу движения мастера к рабочему месту, сетка внутри бетона получает необходимую жесткость, по получившимся тропинкам можно ходить без смешения арматуры на соседних участках.
Укладка бетона с трапа

Укладка бетона с трапа.

Установка маяков повышает производительность и качество стяжки. В зависимости от толщины слоя применяются штукатурные маяки или профиль для систем ГКЛ.

Нюансы технологии

Согласно технологии перегородки должны опираться на собственный фундамент. Для лестничных маршей и тяжелых отопительных приборов заливаются плиты или ростверки по сваям. Однако индивидуальные застройщики эти технологии часто нарушают, возводя легкие перегородки на полах по грунту. В этом случае конструкцию следует заранее усилить ребрами жесткости в сторону грунта:

  • в местах прохождения перегородки создается разрыв в утеплителе;
  • в получившуюся полость устанавливается арматурный каркас по аналогии с ленточным фундаментом.

Если толщина теплоизоляционного слоя недостаточна, основание под ребром жесткости дополнительно заглубляется на 20 – 40 см. Это позволяет обеспечить непрерывность слоя утеплителя и исключить мостики холода.

Таким образом, бюджет пола по грунту можно корректировать на этапе проектирования в зависимости от имеющихся средств и геологических условий. Все работы доступны для самостоятельного исполнения для домашнего мастера с минимальным опытом строительства.
